產品說明

產品簡介

PRODUCT INTRODUCTION

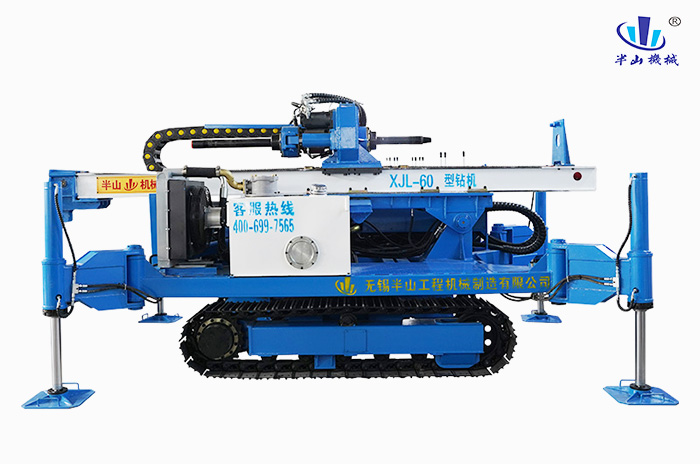

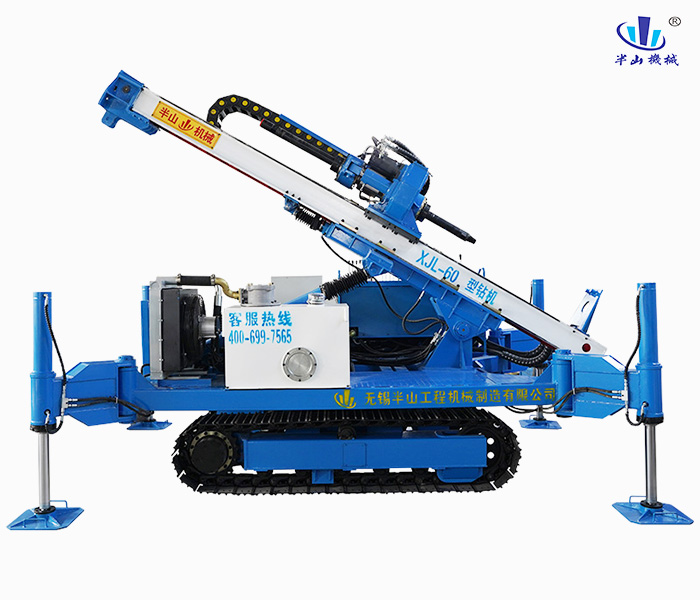

XJL-60型多功能鉆機是無錫半山工程機械有限公司以現有的MGL系列鉆機為基礎，同時考慮到基礎工程旋噴——錨固——抗浮錨桿，這一施工順序開發的新型多功能鉆機。? 主要用途.1、軟地基處理2、止水維幕3、 引孔施工?。
主要特點:

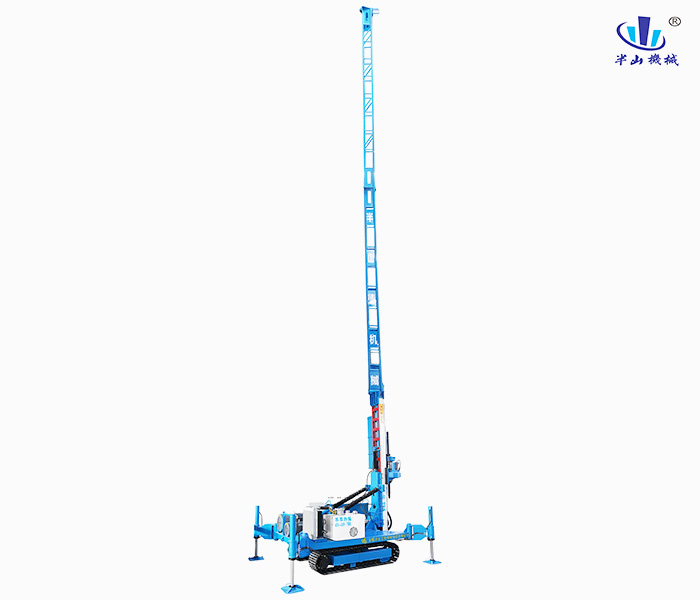

一.加裝了可拆卸的10-13米副塔
1）旋噴施工時，可替代高架旋噴，減少拆卸鉆具次數，省時省料，減少質量隱患。
2)抗浮錨桿施工時，可起吊錨桿，節省了吊機費用。
3)可拆卸的副塔，在斜錨索施工時，可拆卸，不影響鉆機其它功能。
4)在短錨桿施工時，可一桿到底，省時省力。
二.大通孔回轉器
1)通孔直徑為92mm, 89鉆桿可順利通過。可達到三重旋噴施工及錨固施工。
2)也可使用普通的89鋼管進行錨固施工。
3)液壓卡盤結構，可以讓鉆具更換方便自由。不需更換過渡接頭而煩惱。
4)大扭矩動力頭，配合我司加強型旋噴鉆具，可在大多數地層中旋噴施工不用引孔，大量節約成本和時間。
5）動力頭可插入錨固芯管從而實現偏心跟管施工
三、履帶行走
選用了接地比壓大的履帶底盤。即使在較軟的地面，也能行走自如。
四、孔口導向裝置
1）在旋噴施工時可方便拆卸鉆具，同時達到施工的角度和垂直度。
2)在鋪桿施工時，可提高鋼管的受力情況，施工精度高。
3)孔口的轉動機構，可減少對鉆具的磨損。

主要技術參數 Main technical parameters?
鉆孔直徑	Hole diameter(mm)	60φ73,φ89
鉆孔深度	Hole depth(m)	130~170
旋噴施工	Jet-grouting	單重Single，雙重Double，三重Triple
成樁直徑	Stake diameter(mm)	400~600,600~1200,800~1600
一次裝接鉆桿長度	Length of joint pipe(m)	14-17
鉆桿傾角(°)	Hole angle(°)	0~90
回轉器輸出轉速(r/min)	Output speed of power head(r/min)	9、18、25、30、35、50、55、60、65、70、110、130
回轉器輸出扭矩(N.m)	Output torque of power head(N.m)	7500
回轉器行程	Stroke of power head(mm)	3400
回轉器提升力(kN)	Lifting force of power head(kN)	70
回轉器提升速度(m/min)	Lifting speed of power head(m/min)	0~5(adjustable)/7/23/30
回轉器加壓力(kN)	Feeding force of power head(kN)	36
回轉器加壓速度(m/min)	Feeding speed of power head(m/min)	0~10(adjustable)/14/46/59
卷?yè)P(yáng)機提升力（KN）	Elevating power of winch(KN)	15
輸入功率(電動機)(kW)	Input power(Electromotor)(kW)	55+18.5
運輸狀態(長*寬*高)(mm)	Dimension(L*W*H)(mm)	5400*2100*2200
重量	Weight(kg)	6300
